無源貼片晶振引腳的定義及區(qū)別

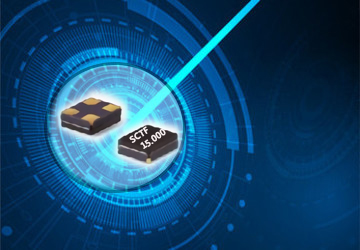

無源貼片晶振底面視圖:

箭頭所指向的焊盤以及對角焊盤和晶振的蓋子是互通的，接地或者不接地都沒有多大影響，兩個焊盤主要起保護貼片固定在線路板的作用。

無源貼片晶振4腳和2腳的定義：

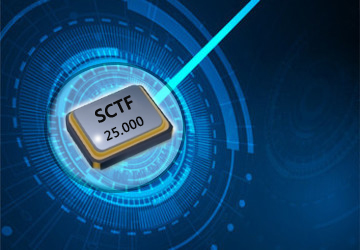

產(chǎn)品上：例如星通時頻供應(yīng)的3225的無源貼片晶振有四腳和兩腳，而他們屬性都是無源；

性質(zhì)上：貼片有源晶振一般是4個腳，依次是電源、接地、信號輸出、NC，打上標記的為一腳，其他是2、3、4，而無源貼片晶振只二個腳在正常工作，其它兩腳起不到任何作用；腳1和腳3通電且電流從腳1流入，腳3流出。
